桿式反射鏡

以獨特設計盡可能減少安裝應力及變形

將平面反射鏡邊緣安裝在動態調整座，會讓反射鏡表面承受應力，導致反射波前畸變及降低品質，在使用高品質反射鏡時特別明顯。另一方面，桿式反射鏡是以由反射鏡背面伸出直徑較小的「桿子」安裝，可大幅減少對反射鏡表面的應力，並具備高穩定性及降低成本等優點，可用於取代更加昂貴複雜的動態調整座及傳統反射鏡。

 傳統反射鏡有什麼問題？

正面反射鏡指定的平整度，可能無法在終端應用中反應其真實的平整度。如果將反射鏡置於調整座，並施加壓力使其穩固，會導致表面畸變，降低反射波前品質。愛特蒙特光學® 工程師安裝平整度 λ/10 的傳統反射鏡，並以最高 12 in-oz 的扭矩固定時（「用手鎖緊」），就發生以上情形。平整度降低為 λ/5，造成規格改變兩倍。

 解決方案：桿式反射鏡

桿式反射鏡採用單片式玻璃基材，設計採用符合其特性的幾何形狀。桿式反射鏡與其機械接口的所有接觸都是透過反射鏡桿，大幅降低對反射鏡表面造成的應力（圖 1）。簡易的動態調整座可用於穩固桿式反射鏡，提供高度的位置穩定性，而且不會明顯影響效能。為了維持類似的平整度，傳統反射鏡需要使用更複雜昂貴的動態調整座加以固定。桿式反射鏡及簡易調整座的總成本，低於為了維持類似平整度所使用的傳統反射鏡及複雜調整座。

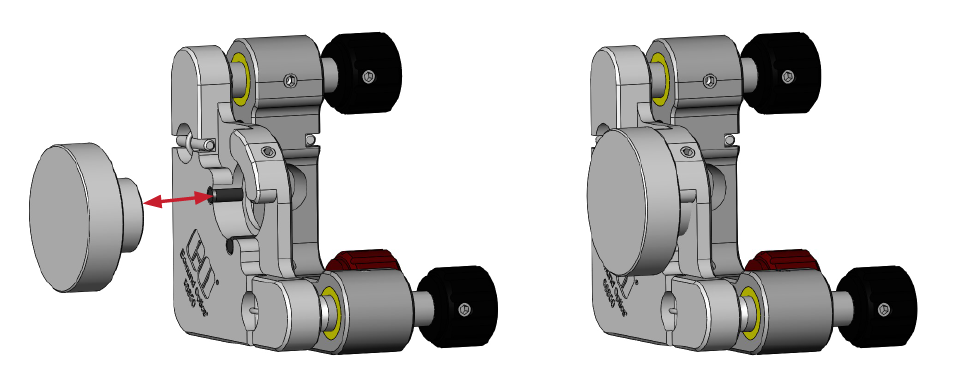

圖 1：反射鏡桿固定於動態調整座，讓安裝穩定性與反射鏡表面平整度不再息息相關。

為了量化 λ/10 桿式反射鏡及 λ/10 傳統正面反射鏡的像差程度，兩者均置於相同的動態調整座，並施加經控制的扭矩量。如圖 2 所示，桿式反射鏡在最高 12 in-oz 扭矩（視為「用手鎖緊」）的情況下，仍維持 λ/10 平整度規格，但傳統反射鏡在相同扭矩的情況下則脫離規格，最終平整度變為 λ/5。圖 2 也分別提出不同類別光學像差所造成的影響，其中最不利的像差為像散，其次則為功率誤差。

圖 2：桿式反射鏡維持表面平整度的能力優於傳統反射鏡兩倍。
