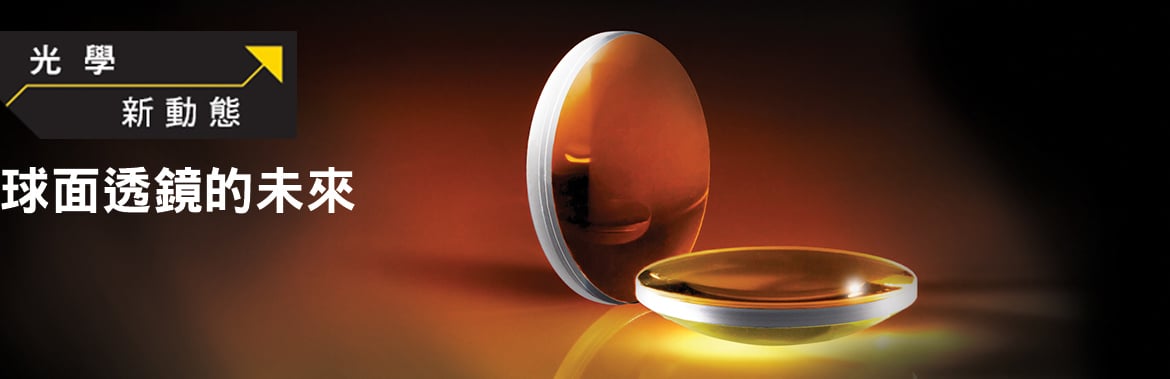

下一代球面透鏡

隨著光學應用的複雜性不斷提高，對性能要求也變得越來越高，球面透鏡的標準公差無法滿足要求。

因此，下一代球面透鏡必須具有更嚴格的直徑，中心偏差度和表面質量公差。這些規格便於組件的裝配，減少了複雜的裝配過程，如主動對準，簡化了對準，減少了波前誤差。當前的球面透鏡規格不夠精密，無法滿足應用日益增長的精度需求。

接下來呢？

除了更精確的公差之外，未來的標準透鏡將與傳統的球面透鏡有很大區別，因為越來越苛刻的應用需要用到更高性能的光學元件。

超材料

超材料擁有超出常規材料的特性。憑藉這些多種多樣的特性，我們可以用超材料來製造超出繞射極限的透鏡。

非球面模造表面

通過獨特的聚合物模製工藝，我們可以快速，經濟地在球面透鏡的基礎上製造非球面透鏡。用這種方法，只需原價的一小部分就可以加工出擁球面像差校正功能的非球面透鏡。因此，我們使用這種技術來製造非球面消色差透鏡。

了解更多

偏振定向平面透鏡

偏振定向平面透鏡不同於一般球面透鏡。其焦距是由全息波前輪廓決定的，而不是由表面的曲率決定的。因此，偏振定向平面透鏡相比於球面透鏡，具有重量輕，體積小的特點，非常適用於空間受限的應用。偏振定向平面透鏡採用全新設計，技術領先，可用於各種行業和應用中。

了解更多

可變焦摩爾(Moiré)鏡頭

可變焦摩爾鏡頭由以特殊結構串聯的繞射光學元件（DOE）組成。這款鏡頭可以通過旋轉光學元件在寬焦距範圍內實現焦距的連續調節。採用單色照明時，可變焦摩爾鏡頭不產生像差，適用於紫外到紅外波長。

了解更多

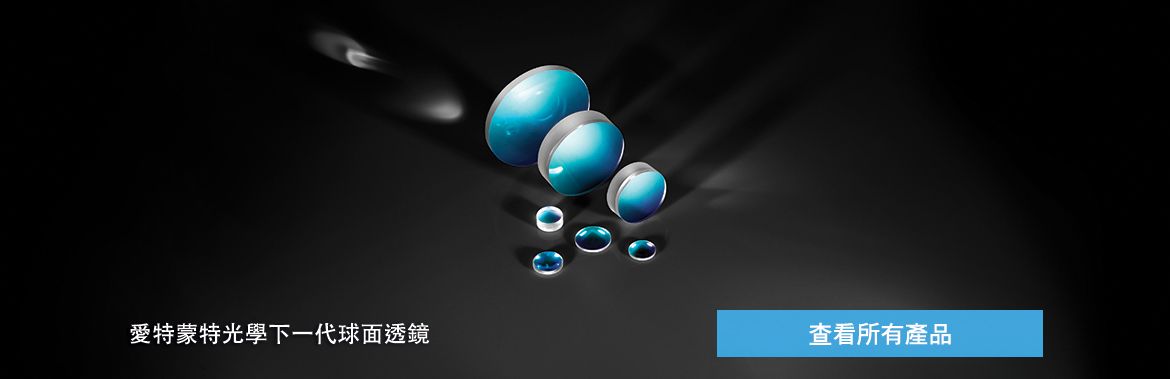

愛特蒙特光學下一代球面透鏡

為了製造出更高性能的光學元件，愛特蒙特光學使TECHSPEC^®球面透鏡的標準公差更為精密。

全新的精密標準公差，便於集成

所有TECHSPEC^®球面透鏡的直徑公差均為±0.000 / -0.025mm

所有的TECHSPEC^®球面透鏡都具有40-20的表面質量

所有焦距>10mm的TECHSPEC^®單透鏡均擁有<1 arcminute的中心偏差度

便於組件的裝配，減少複雜的裝配過程（如主動對準）

技術圖例

透鏡中心誤差會產生傾斜和軸向彗差，會對波前誤差，分辨率和能量集中度產生不利影響。如果一個透鏡沒有足夠精密的中心度公差，就會產生以上問題。下圖是一個3D波前圖，我們的直徑25mmx焦距100mm非球面透鏡#89-442擁有3 arcmin中心誤差，它所產生的波前誤差如圖所示。 3 arcmin中心誤差在532nm處會引起3λ/4的PV波前誤差，減小中心公差，全新的TECHSPEC^®透鏡的中心度公差可減小至1 arcmin，在532nm處，PV波前誤差將降低到λ /4。
