穩定性

加固

最大限度地減少衝擊和振動後的畫素偏移
簡化焦點的牢固機械結構
用膠水固定元件以保持光學穩定性

穩定性加固保證了光學指向的穩定性，並在衝擊後保持定位。除用簡化的對焦機制替換光圈外，各鏡頭的內部元件均用膠合固定，以防止在外殼中移位。

為什麼要進行穩定性加固？

標準 C 系列成像鏡頭

隨著成像系統的晃動，鏡頭元件會發生偏移，相機傳感器產生的圖像也隨之晃動，導致圖像向不同畫素偏移。為了說明問題，我們對 C 系列鏡頭的運動進行了放大。

加固型 Cr 系列鏡頭

穩定性強的 Cr 系列鏡頭採用了與 C 系列鏡頭相同的核心光學設計。然而， Cr 系列鏡頭是將內部鏡頭元件固定於鏡筒中，將衝擊和振動過程中的畫素偏移降到最低，從而形成穩定的圖像。

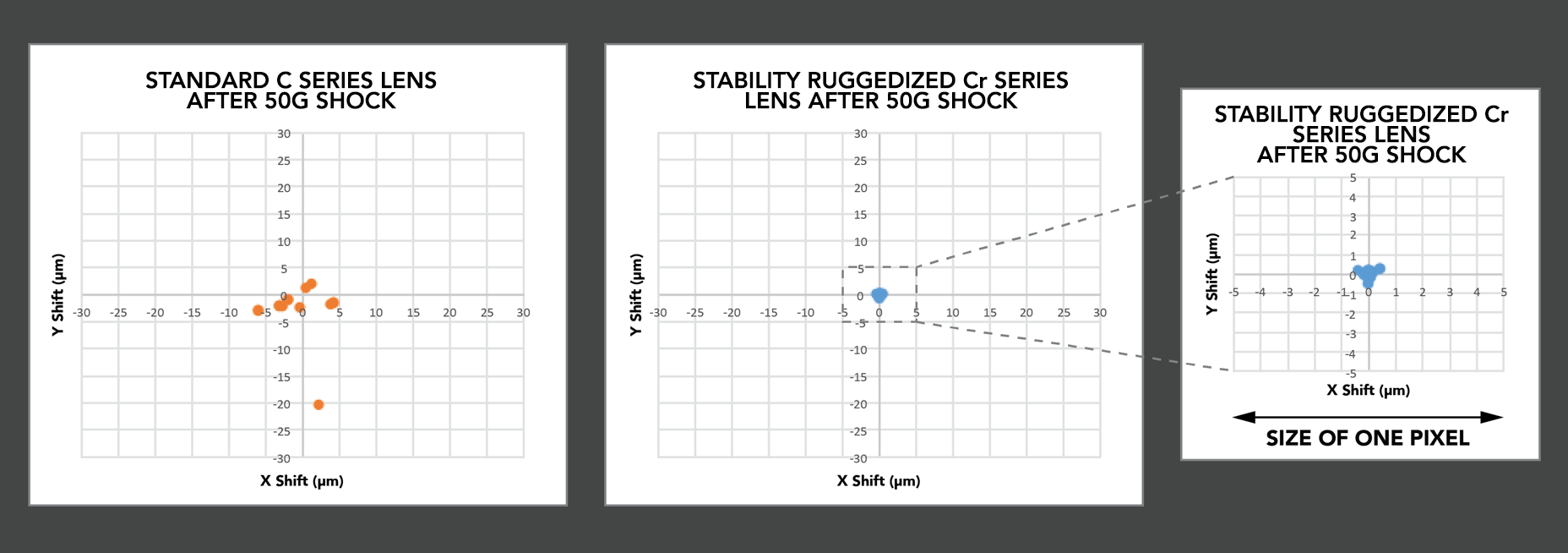

50G 衝擊後的畫素偏移

雖然左邊的 C系列定焦鏡頭（標準成像鏡頭）表現良好，但 50G 衝擊後的畫素偏移超過了一個畫素。在同樣的衝擊下，穩定性加固的 Cr 系列鏡頭的畫素偏移小於1µm ，遠遠小於一個畫素的大小。

Edmund Optics^® 穩定性加固鏡頭

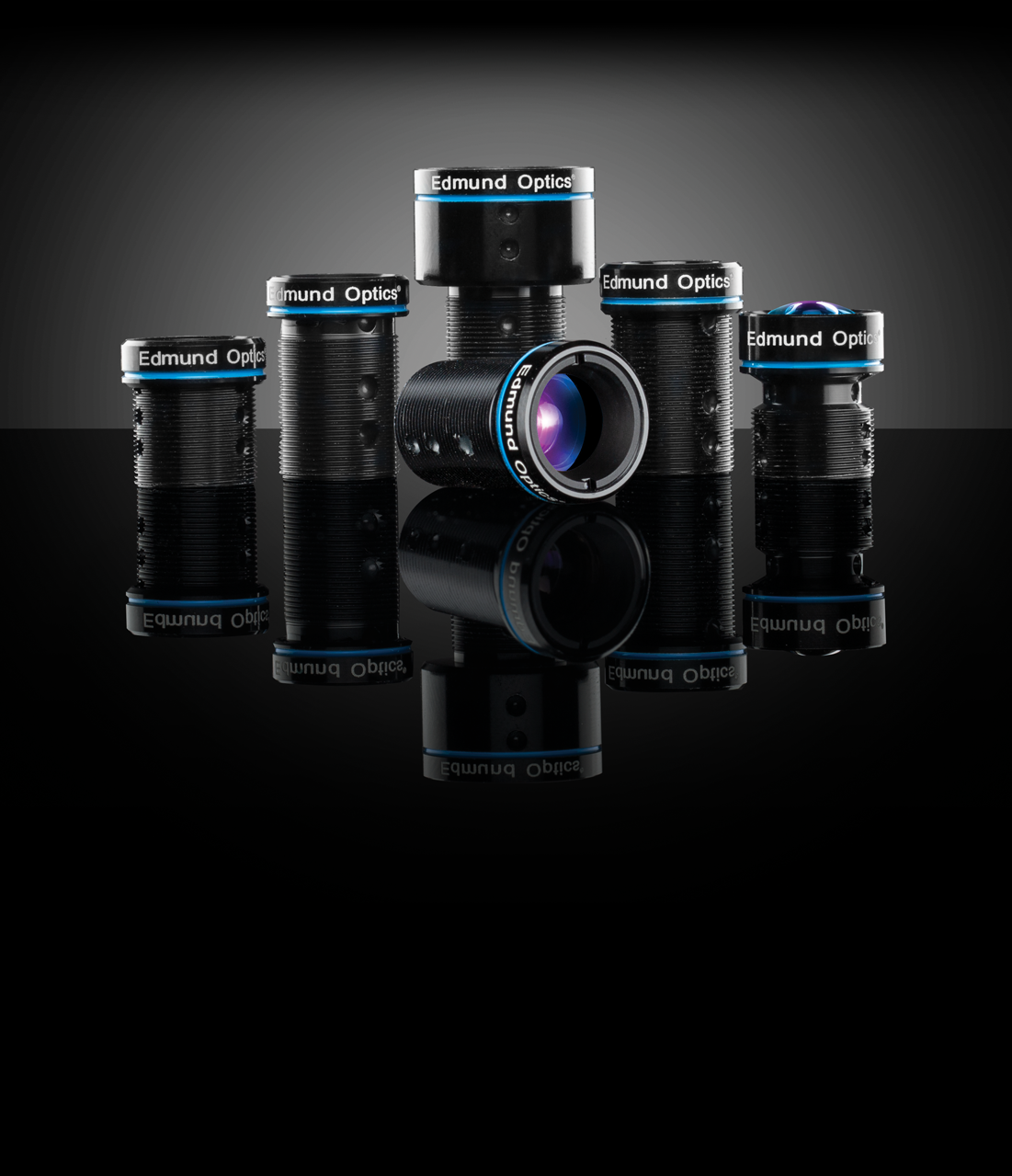

加固型藍色系列 M12 成像鏡頭

高達1/2"、S-Mount鏡頭
高達500萬畫素、1.4µm畫素大小的傳感器
藍色系列鏡頭的加固版本（可經受50g衝擊），每個光學元件均被膠合固定
焦距 2mm 至 25mm

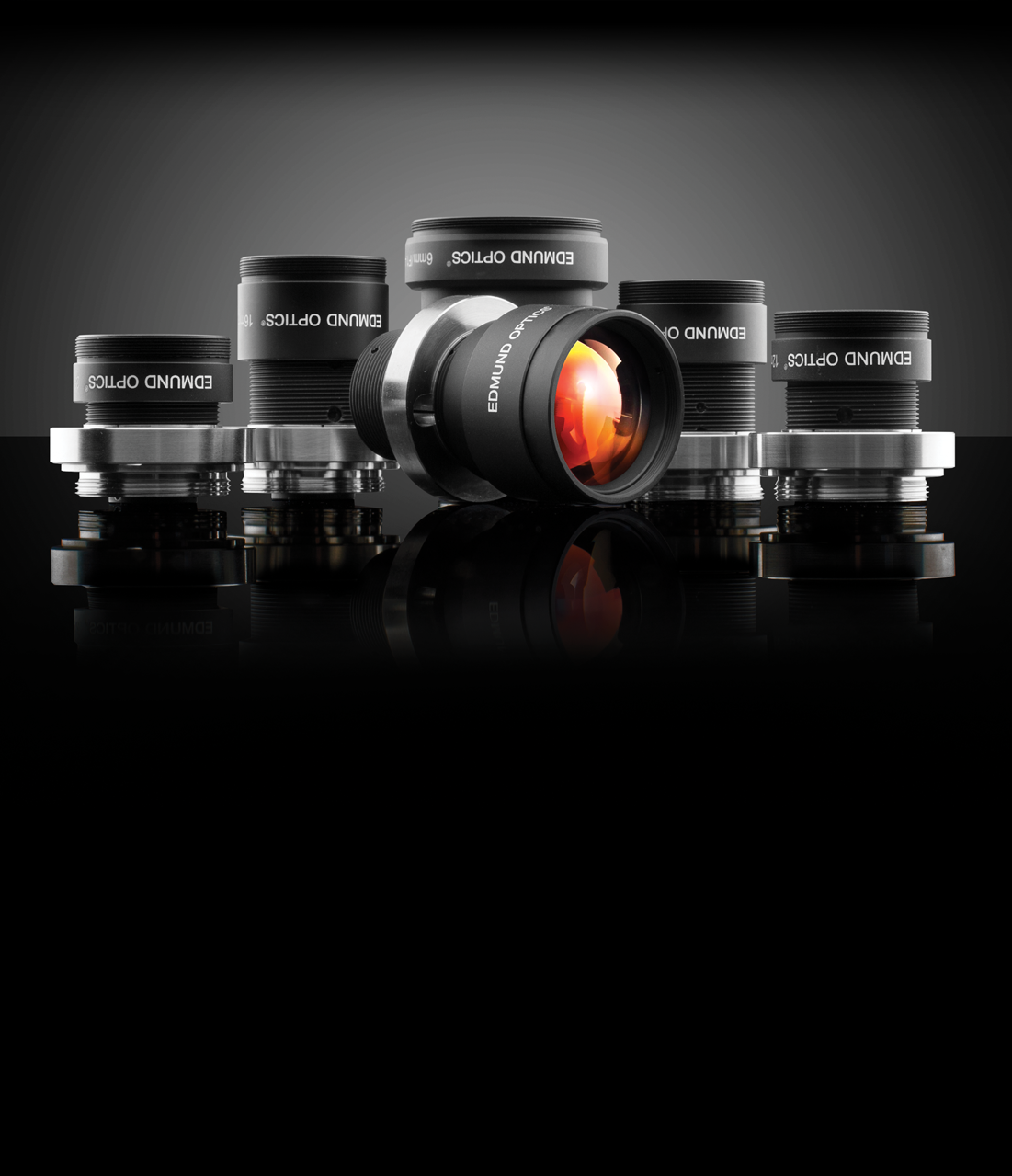

Cr 系列定焦鏡頭

高達 2/3"、C-Mount 鏡頭
高達750萬畫素、2.8µm畫素大小的傳感器
C系列鏡頭的加固（Cr）設計（50g衝擊）。
焦距 3.5mm 至 50mm

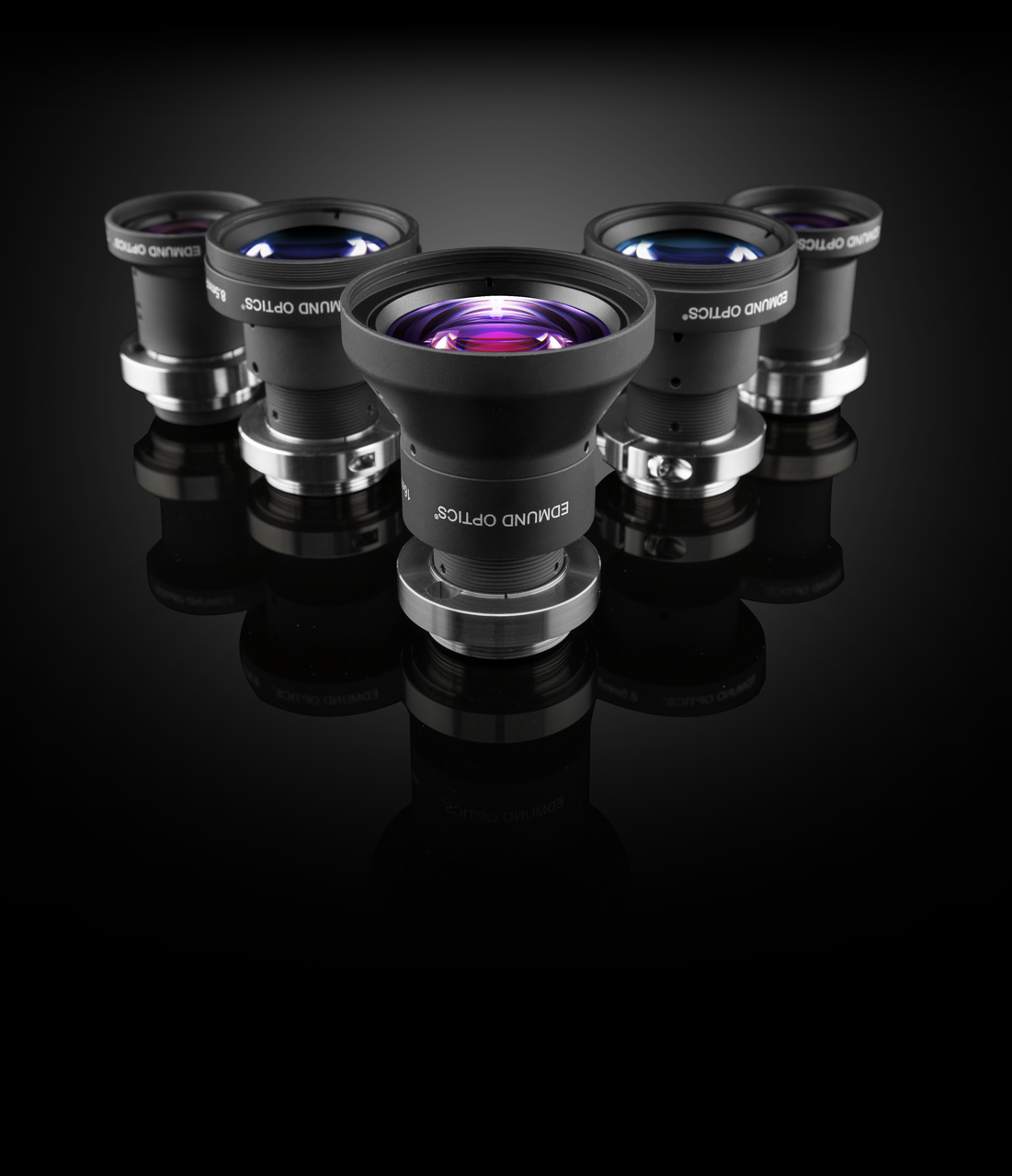

Hpr 系列定焦鏡頭

2/3"、C-Mount 鏡頭
高達 900 萬畫素、1.85µm畫素大小的傳感器
是 HR 系列鏡頭的加固（HRr）設計（50g 衝擊），每個光學元件均被膠合固定。
焦距 8.5mm 至 12mm

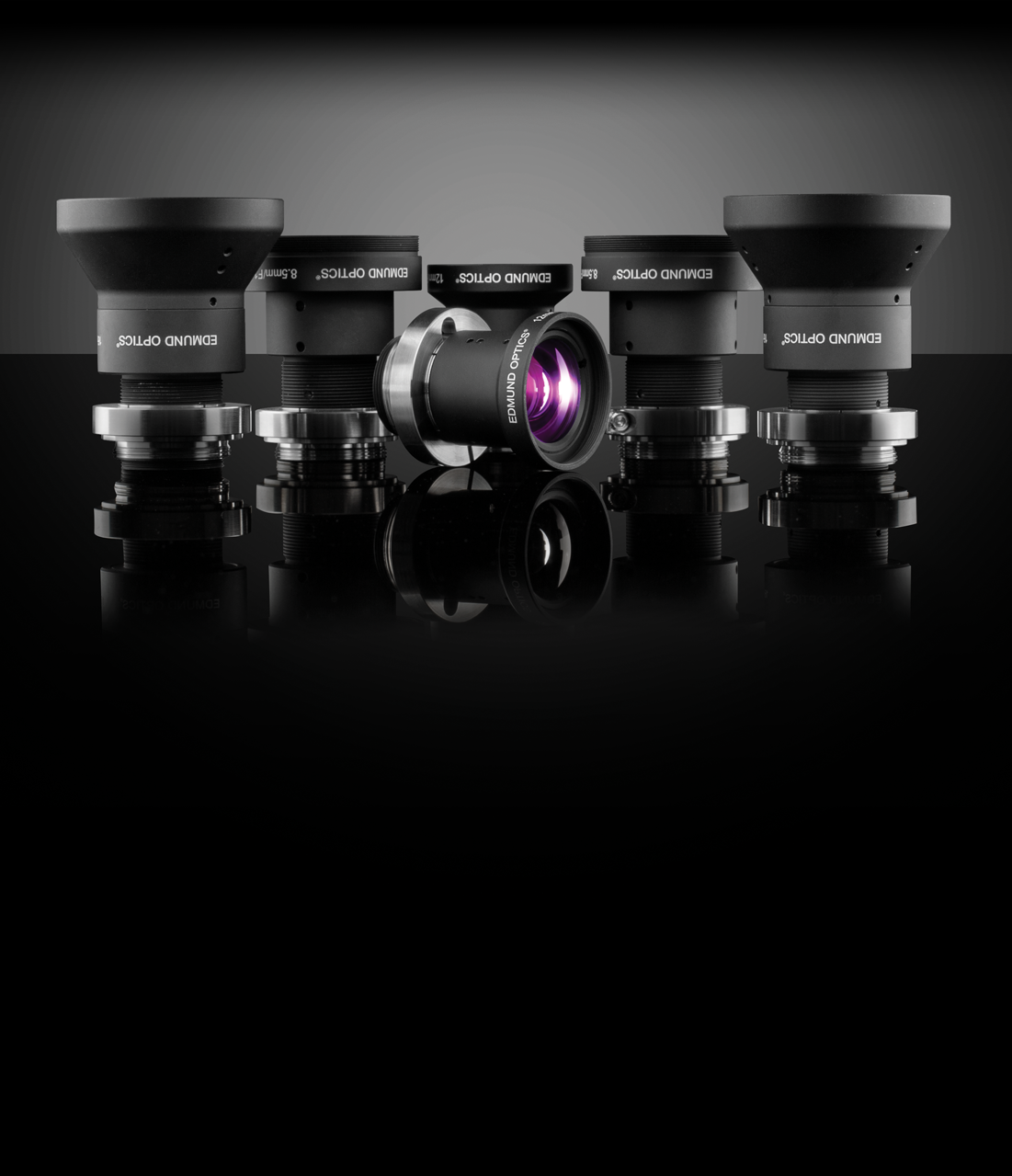

Hpr 系列定焦鏡頭

1.1"、C-Mount鏡頭
高達 2000 萬畫素、1.85µm 畫素大小的傳感器
HP系列鏡頭的儀錶（HPi）版本，具有精簡的機械設計及固定光圈
焦距 16mm 至 50mm

是否需要客製化的加固解決方案來滿足要求苛刻的應用？

無論是需要依圖加工客製化成像鏡頭，還是根據特定功能要求設計的客製化鏡頭，我們的工程師均能提供理想的解決方案，以滿足最細微的成像應用的獨特性與挑戰性要求。憑藉全面的內部製造能力，愛特蒙特光學（Edmund Optics®）致力於在每一階段提供最佳解決方案。
